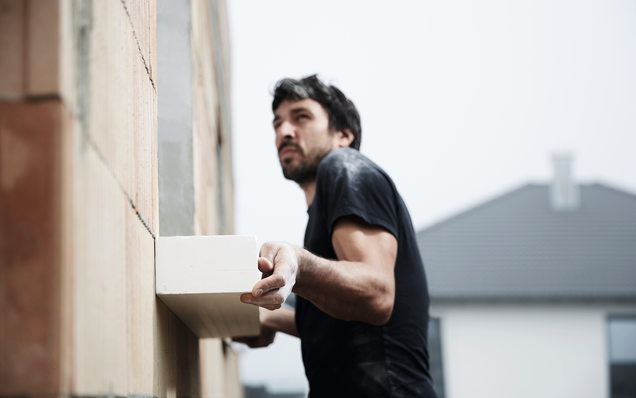

GU-Vorbauzarge
Mit der komplett montierten GU-Vorbauzarge inklusive ihrer Systemkomponenten bieten wir Ihnen einen optimalen Montagerahmen für die sichere und effiziente Anbringung sowie Abdichtung rund um Ihre Wandöffnung. So können Tür- und Fensterelemente flexibel und genauso einfach wie bei einer herkömmlichen Laibungsmontage in jeder gewünschten Einbaulage vor dem Mauerwerk eingebaut werden. Darüber hinaus ist unser Zargensystem nach EN 1627-1630 bis RC3 für den Einbruchschutz zertifiziert, was Ihnen zusätzliche Sicherheit bietet. Die hervorragenden bauphysikalischen Eigenschaften ermöglichen eine wärmebrückenfreie und energieeffiziente Montage. Dabei erfüllen Sie mühelos alle statischen Anforderungen sowie die hohen Vorgaben in puncto Schlagregen-, Wind-, Schall- und Luftdichtigkeit – und das unabhängig vom Fassadentyp.
Das geprüfte System für die Vorbaumontage im Überblick
- Effektiver Schallschutz bis 46 dB nach DIN 4109
- Zur absturzsichernden Elementbefestigung geeignet gemäß DIN 18008 und ETB-Richtlinie
- RC3-Zulassung nach EN 1627-1630
- Brandverhalten: zugelassen nach EN 13501-1, Klasse E und DIN 4102-1, Klasse B1
- Für Passivhäuser zugelassen: Ψ = 0,01 W (m-K)
- Wärmebrückenfrei
- Wärmeleitfähigkeit EN 12667:2001 λ = 0,0307 (W/mK)
- Hohe charakteristische Lastabtragung bis 1233 kg/m
- Hohe UV- und Witterungsbeständigkeit
- Große Aufnahme von Montage- und Bauwerkstoleranzen
- Beschädigungsfreier Fensterwechsel in der Fassade
- Montage und Abdichtung nach den anerkannten Regeln der Technik
Die ideale Lösung für moderne Fassaden-, Fenster- und Türelemente
Mit der GU-Vorbauzarge können Sie Ihre Fassaden-, Fenster- und Türelemente sicher befestigen und zuverlässig abdichten. Dank ihrer ausgezeichneten Dämmeigenschaften ist sie perfekt für Niedrigenergie- und Passivhäuser geeignet und erfüllt höchste Anforderungen an Energieeffizienz und Luftdichtheit. Die flexible Vorwandmontage ermöglicht Ihnen die einfache Integration verschiedener Bauelemente, verhindert Wärmebrücken und ist besonders vorteilhaft bei energetischen Gebäudesanierungen. Durch ihre robuste Bauweise und geprüfte Tragfähigkeit sorgt die GU-Vorbauzarge dafür, dass auch schwere Fenster und Türen sicher befestigt werden – und das unter Einhaltung aller relevanten Normen, inklusive Einbruchschutz nach EN 1627-1630. So erhalten Sie mit der GU-Vorbauzarge eine effiziente, langlebige und kostengünstige Lösung für Ihre moderne Fenstermontage.
GU-Vorbauzarge
- Material: FCKW-freier Hartpartikelschaumstoff aus EPS (expandiertes Polystyrol)
- Verarbeitungsfreundliches, geringes Raumgewicht
- Sehr hohe Stabilität und Elastizität
- Die in den Schaumstoffperlen eingeschlossene Luft sorgt für ausgezeichnete thermische Eigenschaften
GU-Vorbauanker
- Systemschraube aus galvanisch verzinktem Stahl mit zugehöriger Dübelhülse aus Polyamid, die durch das Eindrehen der Spezialschraube im Kunststoffdübel verspreizt
- Sichere Befestigung bei mauerwerksbündiger Vorbauzargen-Montage an das tragende Mauerwerk mit 70 mm Bohrrandabstand zur Mauerkante und einer 90 mm Kontaktbreite der GU-Vorbauzarge zur Tragschale
GU-Vorbauanker
- Systemschraube aus galvanisch verzinktem Stahl mit zugehöriger Dübelhülse aus Polyamid, die durch das Eindrehen der Spezialschraube im Kunststoffdübel verspreizt
- Sichere Befestigung bei mauerwerksbündiger Vorbauzargen-Montage an das tragende Mauerwerk mit 70 mm Bohrrandabstand zur Mauerkante und einer 90 mm Kontaktbreite der GU-Vorbauzarge zur Tragschale
GU-Montageschraube BE
- Erfüllt die ordnungsgemäße Befestigung der GU-Vorbauzarge an die Tragschale ab 45 mm Bohrrandabstand zur Mauerkante
- Montagefreundlich dank der variablen Montage- und Klebebreite der Vorbauzarge von 65 bis 90 mm zum Mauerwerk
GU-Montageschraube BE
- Erfüllt die ordnungsgemäße Befestigung der GU-Vorbauzarge an die Tragschale ab 45 mm Bohrrandabstand zur Mauerkante
- Montagefreundlich dank der variablen Montage- und Klebebreite der Vorbauzarge von 65 bis 90 mm zum Mauerwerk
GU-Montageschraube BE
- Erfüllt die ordnungsgemäße Befestigung der GU-Vorbauzarge an die Tragschale ab 45 mm Bohrrandabstand zur Mauerkante
- Montagefreundlich dank der variablen Montage- und Klebebreite der Vorbauzarge von 65 bis 90 mm zum Mauerwerk
GU-1K-Montagekleber
- Neutraler, dauerelastischer 1K-Kleb- und Dichtstoff auf Hybridpolymerbasis
- Zur luftdichten Anbindung und Befestigung der GU-Vorbauzarge an das Mauerwerk
GU-1K-Montagekleber
- Neutraler, dauerelastischer 1K-Kleb- und Dichtstoff auf Hybridpolymerbasis
- Zur luftdichten Anbindung und Befestigung der GU-Vorbauzarge an das Mauerwerk
GU-Vorbauzarge
- Material: FCKW-freier Hartpartikelschaumstoff aus EPS (expandiertes Polystyrol)
- Verarbeitungsfreundliches, geringes Raumgewicht
- Sehr hohe Stabilität und Elastizität
- Die in den Schaumstoffperlen eingeschlossene Luft sorgt für ausgezeichnete thermische Eigenschaften
Perfektion in jedem Bauteil

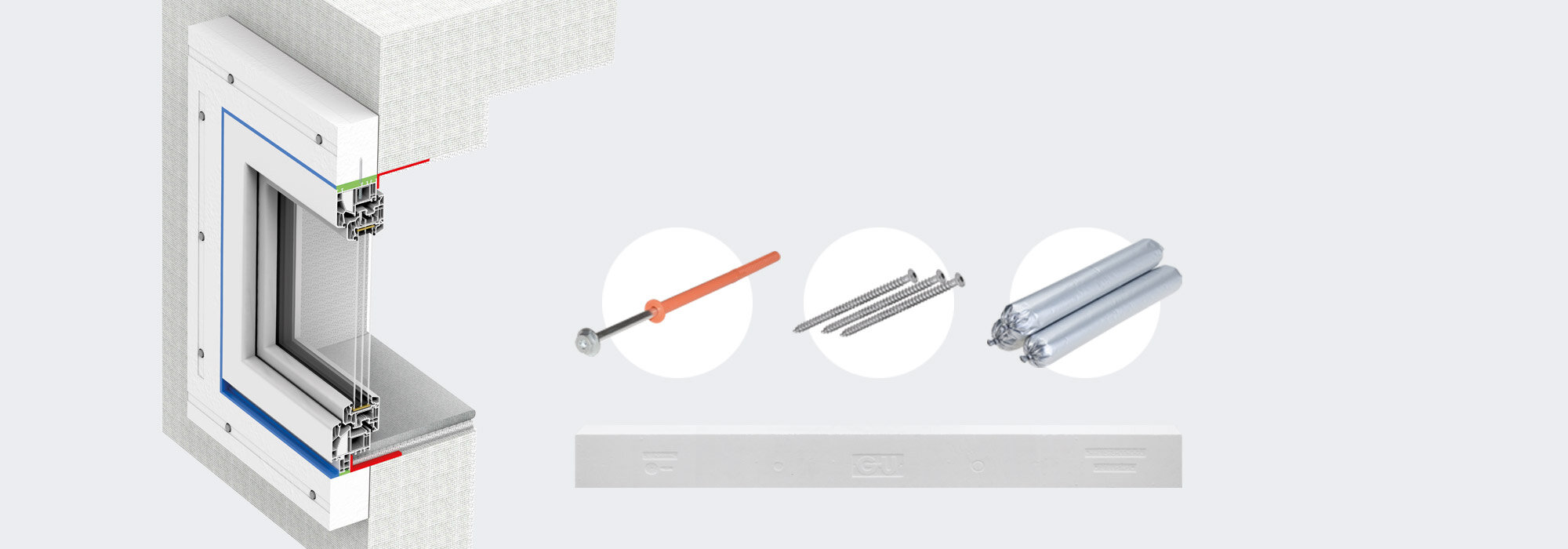

Das geprüfte Vorbauzargensystem von Gretsch-Unitas vereint die Systemkomponenten GU-Vorbauzarge, GU-Vorbauanker, GU-Montageschraube BE und GU-1K-Montagekleber zu einem optimalen Montagerahmen. So wird die Anbringung und Abdichtung rund um die Wandöffnung zuverlässig sichergestellt.
GU-Vorbauzarge
GU-Vorbauanker
GU-Montageschraube BE
GU-1K-Montagekleber
Normen und Sicherheitsanforderungen
Unser geprüftes Vorbauzargensystem garantiert eine fachgerechte Montage und Abdichtung nach den anerkannten Regeln der Technik – für Ihre Sicherheit und höchste Qualitätsansprüche. Mit einem System-Schalldämmmaß nach DIN 4109 bis 46 dB sorgt es für effektiven Schallschutz und ein angenehmes Raumklima. Dank der RC3-Zertifizierung nach EN 1627-1630 bietet die Vorbauzarge zudem zuverlässigen Schutz vor Einbruchsversuchen. Auch in Sachen Brandschutz überzeugt das System mit Zulassungen nach DIN 4102 (Klasse B1) sowie EN 13501-1 (Klasse E). Zusätzlich ist die GU-Vorbauzarge gemäß DIN 18008-4 für die absturzsichernde Befestigung geeignet und gewährleistet so maximale Sicherheit bei der Montage. Mit unserem System erfüllen Sie alle relevanten Normen für eine moderne, sichere und normgerechte Montage Ihrer Fassaden-, Fenster- und Türelemente.
DIN 4109
Die DIN 4109 ist eine Norm, die Anforderungen an den Schallschutz in Wohn-, Schlaf- und Arbeitsbereichen legt. Sie zielt darauf ab, den Gesundheitsschutz der Bewohner zu gewährleisten und bietet Mindestanforderungen, die jedoch keine Ansprüche auf höheren Komfort enthalten. Die Norm wurde 2016 überarbeitet und umfasst sowohl die Luft- als auch Trittschalldämmung sowie den Schallschutz gegen Lärm aus gebäudetechnischen Anlagen. Die Anforderungen sind spezifisch für schutzbedürftige Räume und können je nach Raumart und Außenlärmpegel variieren
Glas im Bauwesen Teil 4
DIN 18008-4 ist eine Norm, die sich mit der Bemessung und Konstruktion von absturzsichernden Verglasungen befasst. Diese Norm legt fest, wie Glas im Bauwesen eingesetzt werden muss, um Sicherheit bei Abstürzen zu gewährleisten. Sie umfasst Anforderungen an statische und dynamische Lasten sowie Sicherheitsmaßnahmen zur Verhinderung von Glasbruch unter Belastung.
Brandverhalten von Baustoffen und Bauteilen
Die Norm DIN 4102 befasst sich mit dem Brandverhalten von Baustoffen und Bauteilen. Sie definiert die Brennbarkeitsgrade der Materialien sowie deren Feuerwiderstandsfähigkeit. Die Norm teilt Baustoffe in verschiedene Klassen ein, darunter nicht brennbare (Klasse A) und brennbare Stoffe (Klasse B), wobei letztere weiter unterteilt sind in schwer entflammbare (B1), normal entflammbare (B2) und leicht entflammbare Stoffe (B3). Letztere sind in Deutschland nicht zugelassen.Diese Klassifikationen helfen bei der Beurteilung, wie lange ein Bauteil im Falle eines Feuers seine Funktion behält und tragen zur Sicherheit durch baurechtlichen Brandschutz bei.
Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten
Die Norm DIN EN 13501 behandelt die Klassifizierung des Brandverhaltens von Baustoffen und Bauprodukten. Sie legt einheitliche Kriterien zur Bewertung der Feuerwiderstandsfähigkeit fest, wobei die Materialien in Klassen unterteilt werden, basierend auf ihrer Reaktion auf Feuer. Dies umfasst Aspekte wie Brennbarkeit, Rauchentwicklung und brennendes Abtropfen1. Diese Klassifikation ist entscheidend für den baurechtlichen Brandschutz in Europa.
Normenreihe für einbruchhemmende Bauprodukte
Die Normen EN 1627 bis EN 1630 behandeln die Einbruchhemmung von Fenstern, Türen und Abschlüssen. Sie spezifizieren die Anforderungen, Klassifizierungen und Prüfverfahren für Produkte, die gegen Einbruchsversuche schützen sollen.- EN 1627 legt die allgemeinen Anforderungen und Klassifikationen fest.
- EN 1628 beschreibt das Prüfverfahren zur Ermittlung der Widerstandsfähigkeit unter statischer Belastung.
- EN 1629 behandelt das Prüfverfahren zur Bestimmung der Widerstandsfähigkeit unter dynamischer Belastung.
- EN 1630 fokussiert sich auf das Prüfverfahren zur Ermittlung der Widerstandsfähigkeit gegen manuelle Einbruchversuche.
Diese Normen sind entscheidend für Bauprodukte, die in sicherheitsrelevanten Bereichen eingesetzt werden.
Allgemeine Fragen zur GU-Vorbauzarge
Die GU-Vorbauzarge als Systemlösung bietet eine innovative Lösung um Ihre Fassaden-, Fenster- und Türelemente sicher zu befestigen und abzudichten. Hier finden Sie Antworten auf die wichtigsten Fragen.
Kann die GU-Vorbauzarge auf bituminösen Bauwerksabdichtungen oder Anstrichen montiert werden?
Kann die GU-Vorbauzarge in die lichte Maueröffnung hineinragend montiert werden?
Gibt es eine Vorgabe bezüglich der Mindestlängen der Vorbauzargenstücke?
Welche Schraubabstände müssen zwischen den Mauerbefestigungspunkten eingehalten werden?
Wird die GU-Vorbauzarge nur zum Baukörper verklebt?
Gibt es eine Montageanweisung wie der Montagekleber auf die Vorbauzarge appliziert wird?
Welcher Mindestmauerrandabstand der Baukörper-Befestigungsschrauben ist einzuhalten?
Welche Einschraubtiefe ist bei der Befestigung der Fensterelemente mit den selbstschneidenden GU-Montageschrauben BE1, BE2 oder BE4 einzuhalten?
